 |
 |
專業(yè)3D打印服務(wù)
3D打印技術(shù)參數(shù)
1、金屬3D打印機最大成型打印尺寸：250x250x325mm；
2、金屬3D打印打印層厚：0.02mm~0.04mm；
3、金屬3D打印3d打印可達到的精確度：
典型精度：± 0.02-0.05 mm（精確度與幾何形狀有關(guān)。根據(jù)產(chǎn)品大小，打印方向，材料和后加工方式不同而變化。）；
4、后期加工：高溫退火，拋光，焊接等加工；
3D打印材料特征

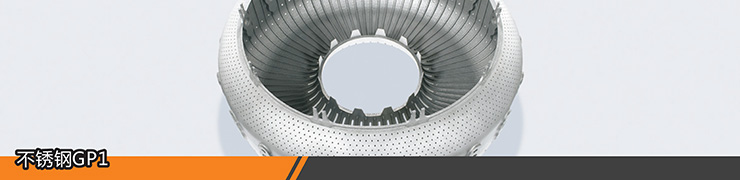

不銹鋼GP1是預(yù)合金化的不銹鋼金屬粉末的形式，其組成對美國分類17-4和歐洲的1.4542。這類鋼的特點是具有良好的耐腐蝕性和機械性能，在激光特別優(yōu)異的延展處理的狀態(tài)，并且被廣泛地應(yīng)用在各種工程應(yīng)用。
金屬3D打印機打印過程視頻：http://www.3dmold.com.cn/knowledge/1941.html
金屬3D打印設(shè)計規(guī)則及注意事項

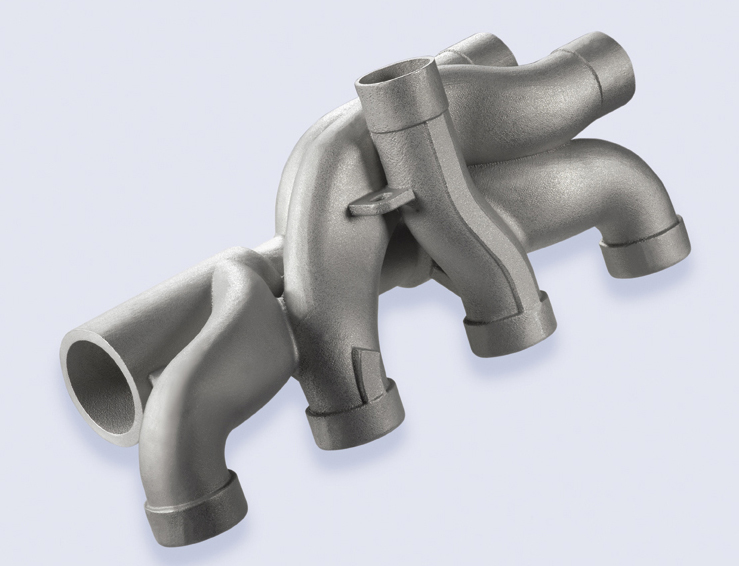

不銹鋼3D打印材料數(shù)據(jù)
| 推薦最小壁厚 | |
| 20 μm | |
| 0.8 mil | |
| 零件的精度 | 小零件± 20 – 50 μm |
| 大零件0.3 - 0.4 mm | |
| 最小壁厚 | |
| approx. 0.3 – 0.4 mm | |
| approx. 0.012 – 0.016 inch | |
| 表面粗糙度 | |
| 噴丸處理后 | |
| Ra 2.5 - 4.5 μm, Ry 15 - 40 μm | |
| Ra 0.1 - 0.2 , Ry 0.6 - 1.6 mil | |
| 拋光處理后 | |
| Rz up to < 0.5 μm | |
| 可以是很精細拋光 | |
| 零件硬化后的機械性能 | |
| 極限抗拉強度 | |
| 在水平方向（XY） | typical 1100 MPa |
| (160 ksi) | |
| 在垂直方向（Z）? | typical 980 MPa |
| (142 ksi) | |
| 屈服強度 | |
| （為REL，下屈服強度） - 在水平方向（XY） | typical 590 Mpa |
| (86 ksi) | |
| 在垂直方向（Z）? | typical 550 MPa |
| (80 ksi) | |
| （為ReH，上屈服強度） - 在水平方向（XY） | typical 634 MPa |
| (92 ksi) | |
| ?垂直方向（Z） | typical 595 MPa |
| (86 ksi) | |
| 楊氏模量 | |
| typical 180 GPa | |
| (26 msi) | |
| 斷裂伸長率 | |
| typical 29 % | |
| typical 31 % | |
| 硬度 | approx. 250 - 400 HV1 |
*備注： 1、1、根據(jù)ISO 6892:1998機械測試（E）的附件C比例試樣，頸部直徑 區(qū)域5毫米，原始標距長度25毫米 。 2、維氏硬度測量（ HV）根據(jù)DIN EN ISO 6507-1 。請注意，根據(jù)該測量 所用的方法，測得的硬度值可以依賴于表面粗糙度，并且可以 比真正的硬度低。為了避免不準確的結(jié)果，硬度應(yīng)在拋光表面進行測量。 |
|
| 零件的熱性能 | |
| 導(dǎo)熱系數(shù)（典型值） | |
| 在20°C（68°F） | 13 W/m °C |
| 90 Btu/(h ft2 °F/in) | |
| 在100°C（212°F） | |
| 14 W/m °C | |
| 97 Btu/(h ft2 °F/in) | |
| 在200°C（392°F） | |
| 15 W/m °C | |
| 104 Btu/(h ft2 °F/in) | |
| 在300°C（572°F） | |
| 16 W/m °C | |
| 111 Btu/(h ft2 °F/in) | |
| 熱膨脹系數(shù)。 20 - 600°C（68 - 1080°F） | |
| 14 x 10-6 m/m °C | |
| 7.8 x 10-6 in/in °F | |
| 最大工作溫度 | |
| 550 °C | |
| 1022 °F |
*所有數(shù)值均取自該特殊材料制造商提供的文檔。 茂登3D打印公司。不作任何權(quán)利要求其中這些數(shù)據(jù)的準確性，因為每個單獨的應(yīng)用可能會有變化。有任何疑問請聯(lián)系制造商給予特定產(chǎn)品信息。
