 |
 |
專業(yè)3D打印服務(wù)
金屬3D打印技術(shù)參數(shù)
1、金屬3D打印機(jī)最大成型打印尺寸：250x250x325mm；
2、3d打印層厚：0.02mm~0.04mm；
3、3d打印可達(dá)到的精確度：
典型精度：± 0.02-0.05 mm（精確度與幾何形狀有關(guān)。根據(jù)產(chǎn)品大小，打印方向，材料和后加工方式不同而變化。）；
4、后期加工：高溫退火，拋光，焊接等加工；
3D打印材料特征

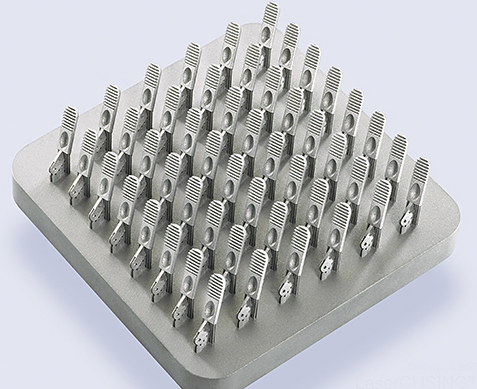

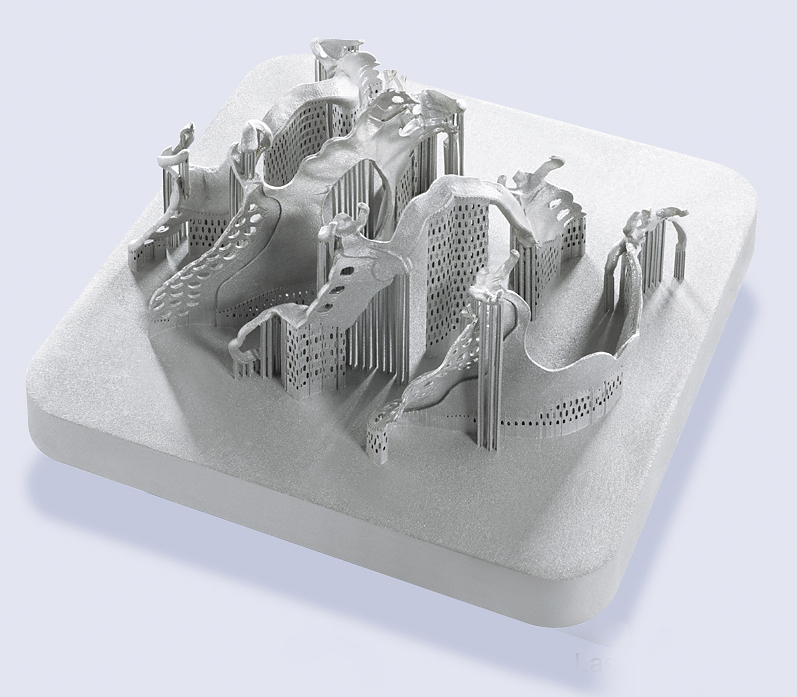

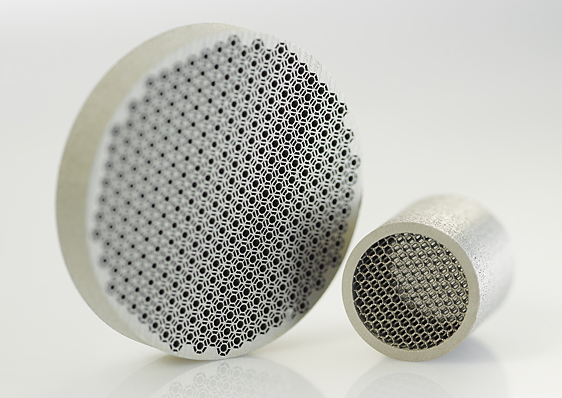

3D打印金屬粉末CoCrMo鈷鉻鉬合金是一種耐高溫、高強(qiáng)度、高耐腐蝕性、彈性好的金屬材料，廣泛應(yīng)用于臂薄精細(xì)的零部件。

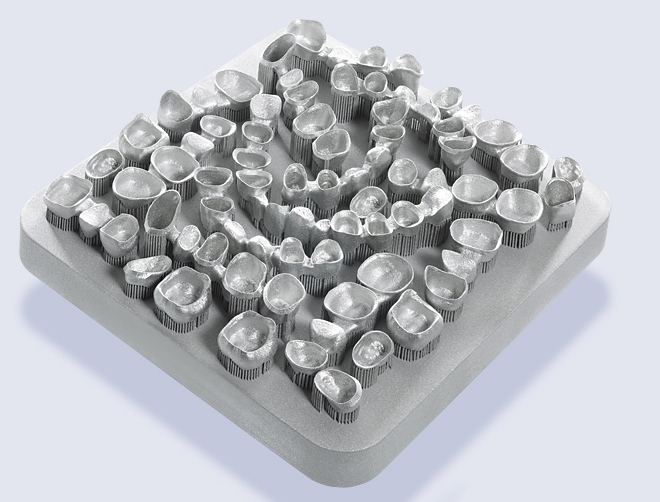

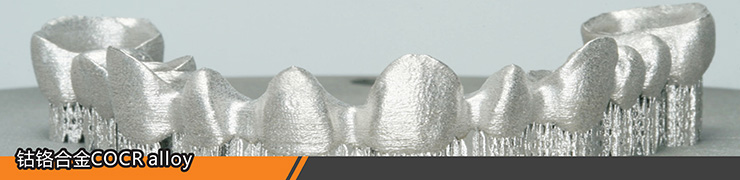

3D打印金屬粉末EOS cobaltchrome SP2 鈷基金屬陶瓷合金是一種瓷熔金屬（PFM）牙科修復(fù)（冠，橋梁，等）金屬材料。通過CE0537認(rèn)證，技術(shù)和材料數(shù)據(jù)根據(jù)EN1641/EN ISO 22674 要求處理。
金屬3D打印機(jī)打印過程視頻：http://www.3dmold.com.cn/knowledge/1941.html
金屬3D打印設(shè)計(jì)規(guī)則及注意事項(xiàng)
材料數(shù)據(jù)
CoCrMo鈷鉻鉬合金化學(xué)成分
（Ni-free alloy 本化學(xué)組合物適用于生物醫(yī)學(xué)應(yīng)用）
| 元素Element | % of weight 重量 |
| Co????????????????? | Balance |
| Cr | 28.0-30.0 |
| Mo | 5.0-6.0 |
| Si | 0.0-1.0 |
| Mn | 0.0-1.0 |
| Fe | 0.0-0.50 |
| C | 00-0.02 |
機(jī)械性能
| 技術(shù)性能 | 測試方法 | 打印成型 | 熱處理后 |
| 極限抗拉強(qiáng)度 | ASTM? E8 | 1200±100Mpa | 1260±100Mpa |
| 屈服強(qiáng)度 | ASTM? E8 | 850±100Mpa | 900±100Mpa |
| 斷裂伸長率 | ASTM? E8 | 10±2 | 15±2 |
| 硬度 | 500±20HV5 | ||
| 密度 | Approx.100% | ||
EOS cobaltchrome SP2 鈷基金屬陶瓷合金
化學(xué)成分
（Free of Ni,Be and Cd 本化學(xué)組合物適用于生物醫(yī)學(xué)應(yīng)用）
| 元素Element | % of weight 重量 |
| Co????????????????? | 63.8wt |
| Cr | 24.7wt |
| Mo | 5.1wt |
| W | 5.4wt |
| Si | 1.0wt |
| Mn | 0.0-1.0 |
| Fe | 0.0-0.50 |
機(jī)械和熱性能
| 技術(shù)性能 | 測試方法 | 熱處理后 |
| 屈服強(qiáng)度（0.2%） | EN ISO22674 | 850Mpa |
| 極限抗拉強(qiáng)度 | EN ISO22674 | 1350Mpa |
| 模量 | EN ISO22674 | Approx.200 Gpa |
| 伸長率 | EN ISO22674 | 3% |
| 硬度 | EN ISO22674 | 420 HV |
| 熱膨脹系數(shù)(25-500℃) | EN ISO22674 | 14.3X10E-6 m/m℃ |
| 熱膨脹系數(shù)(25-6? 00℃) | EN ISO22674 | 14.5X10E-6 m/m℃ |
| 熔化 | EN ISO22674 | 1410-1450℃ |
*所有數(shù)值均取自該特殊材料制造商提供的文檔。 茂登3D打印公司。不作任何權(quán)利要求其中這些數(shù)據(jù)的準(zhǔn)確性，因?yàn)槊總€(gè)單獨(dú)的應(yīng)用可能會有變化。有任何疑問請聯(lián)系制造商給予特定產(chǎn)品信息。
