 |
 |
專業(yè)3D打印服務
3D打印技術參數(shù)
1、一次成型打印尺寸：700x380x580mm；
2、打印層厚：0.06mm~0.18mm；
3、可達到的精確度：
± 0.15 mm（精確度與幾何形狀有關。根據(jù)產(chǎn)品大小，打印和后加工方式不同而變化。）；
4、后期加工：可以進行高溫染色、金屬噴涂、鉆孔；
特征

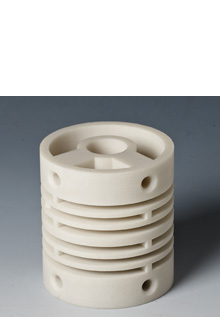

PA3200 GF是一種白色，玻璃填充聚酰胺12粉末，其特征是在與斷裂伸長率良好的組合優(yōu)異的剛性。激光燒結零件從PA3200 GF制成具有優(yōu)異的材料性質(zhì)：
?高剛度
?高機械耐磨性
?良好的熱負荷能力
?優(yōu)良的表面質(zhì)量
?高的尺寸精度和細節(jié)分辨率
?良好的加工性
?優(yōu)異的長期不變型
一個典型的應用PA3200 GF是使用如汽車的發(fā)動機區(qū)域內(nèi)最后部分，用于深沖模具或需要特定的剛度，熱變形溫度高和低磨損的任何其它應用。
3D打印機打印過程視頻：http://www.3dmold.com.cn/knowledge/1939.html
機械和熱性能??????????????????????????????????????????????
| 技術性能 | 測試方法 | 公制 |
| 拉伸模量 | ISO 527-1/-2 | 3,200 MPa |
| 拉伸強度??????? | ISO 527-1/-2 | 51MPa |
| 斷裂伸長率 | ISO 527-1/-2 | 9 % |
| 簡支梁沖擊強度 | ISO 179/1eU | 35J/cm |
| 簡支梁缺口沖擊強度（+23°C） | ISO 179/1eA | 5.4J/cm |
| 彎曲強度 | ISO 178 | 73 MPa |
| 彎曲模量 | ISO 178 | 2,900 MPa |
| 懸臂梁缺口沖擊（23°C） | ISO180/1A | 4.2J/cm |
| 梁缺口沖擊強度無缺口（23°C） | ISO180/1U | 21J/cm |
| 邵氏D硬度（15S） | ISO 868 | 80 |
| 球壓痕硬度 | ISO2039-1 | 98 |
| 熔融溫度（20°C/分鐘） | SO11357-1/-3 | 176°C |
| 熱變形HDT @ 0.45 MPa | ISO75-1/-2 | 96°C |
| 熱變形HDT @ 1.80 MPa | ISO75-1/-2 | 157°C |
| 維卡軟化溫度（50℃/ h的10N） | ISO306 | 179°C |
| 維卡軟化溫度（50℃/ h的50N） | ISO306 | 166°C |
*所有數(shù)值均取自該特殊材料制造商提供的文檔。 茂登3D打印公司。不作任何權利要求其中這些數(shù)據(jù)的準確性，因為每個單獨的應用可能會有變化。有任何疑問請聯(lián)系制造商給予特定產(chǎn)品信息。
