工業CT掃描,3D X-ray射線斷層掃描測量檢測
在逆向工程領域，常見的產品三維數據獲取方法有三坐標測量機、三維激光掃描儀等，這些測量方法通常用于產品的外表面測量，而不適用于產品的內腔數據測量。工業計算機斷層成像技術(Industrial Computerized Tomography)，簡稱工業CT或ICT，是一種先進的無損非接觸測量方法，不僅可以得到產品的外表面數據，還可以得到產品的內腔數據。
工業CT技術作為逆向工程領域中進行無損檢測的一種主要方法,能夠在不破壞產品表面的前提下得到具有復雜內腔物體的測量數據。對獲得的測量數據進行三維重建,能夠得到直觀反映產品內部結構的三維網格模型,方便后續的產品質量分析和逆向設計或者創新設計改造。

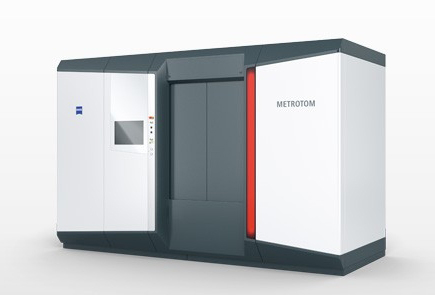

CT掃描設備：計算機斷層(CT)掃描機，按德國國家標準，精度可靠，快速洞悉內部結構實現整體高精度三維數據獲??；
CT掃描軟件：坐標測量機CALYPSO CALIGO軟件；
CT掃描應用：

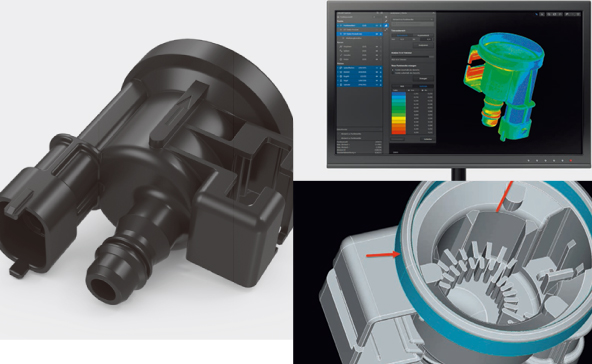

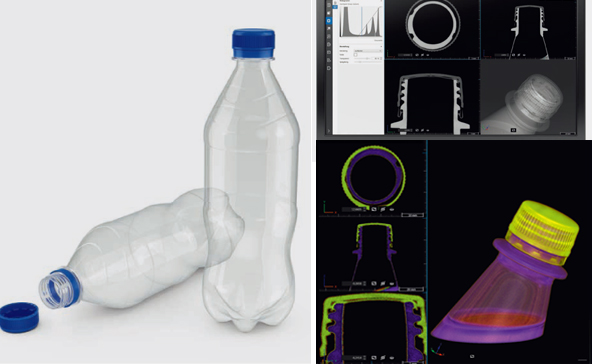

1、三維可視化微結構，X射線顯微鏡實現了對材料分布，孔腔及裂紋的可視化及顯微3D分辨率分析。CT技術可以滿足復雜及溶結材料及陶瓷，地質及生物標本的檢測分析。
2、簡易的整體尺寸測量，通過CT技術可以快速確定產品是否符合理論規范要求及偏差比對；

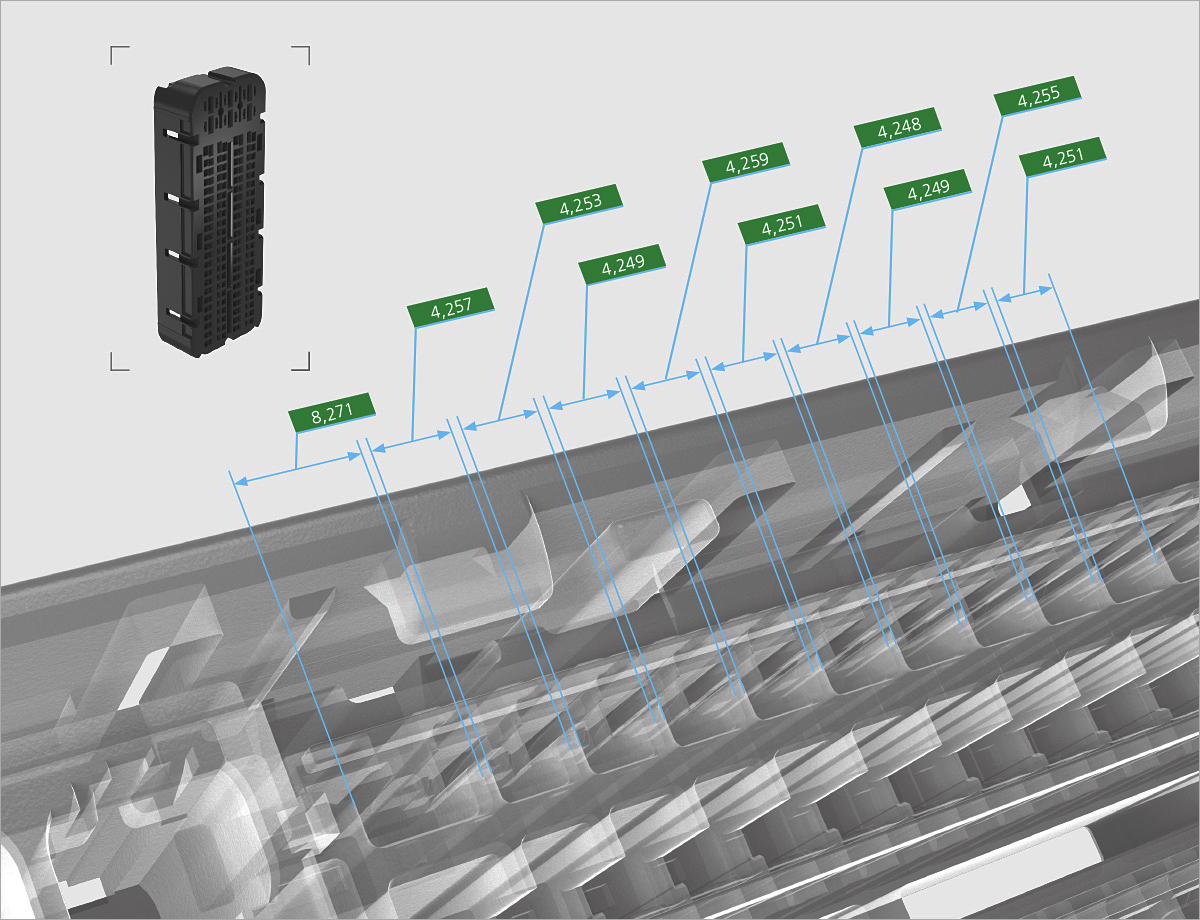

3、精確及簡易的特性測量，CT技術可以實現一次掃描即可獲取大量不見特征。相較與光學測量發，CT技術可精確且快捷地測量覆蓋或隱藏的結構；

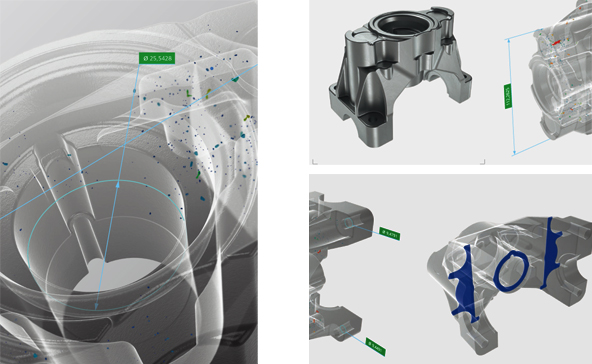

4、輕金屬殼體的尺寸穩定性及縮孔分析。
CT檢測流程：
計算機CT掃描檢測的過程分為以下三個階段：

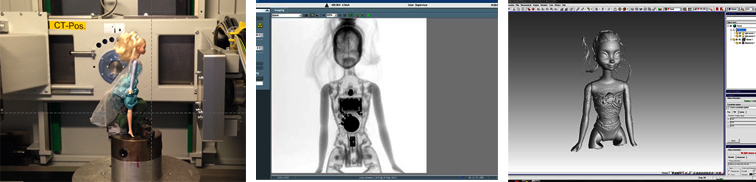

第一步：X射線透射零部件。部件于精密轉臺上進行旋轉運動，以實現探測器上的2D圖像投影；
第二步：體積重建，計算機合并2D射線圖像并構建3D體積模型。
第三步：評定與可視化，生成3D數據模型以執行檢測任務或3D可視化。
