3D打印工廠機械設備工業模型
工廠模型、機械模型、設備模型用途：工業模型是以微縮實體的方式來表示大型工業設備，如實地表達機械的非常逼真的復制品。 這些工業模型通常用于貿易展覽或展示，但有一些僅用于在板房或接待區展示。
3D打印工業展覽展示模型的優勢：采用3D打印的方式相較與傳統的模型制作，將大大提高模型的逼真性、精準度和大大提高模型制作的工作效率，節省大量的人力物力，這是過去手工和機械CNC切片粘合無法比擬的優勢。 向下滾動以查看我們過去生產的各種工業模型。
工業機械設備展覽展示模型3D打印設計注意事項：工業模型在設計時要充分考慮最終的制作比例和選材，一個要注意的是當模型在同比縮小時，局部某些地方可能會變得非常的薄，非常的細，在設計時局部地方可以考慮夸張?jiān)O(shè)計，因?yàn)楸燃堖€薄，比頭發細是沒法3D打印來使用的；另一個要注意的是，不同部件，要不同的材質來表達，那在設計時就得把這些部件分為散件設計。
工業機械展覽展示模型制作案例：

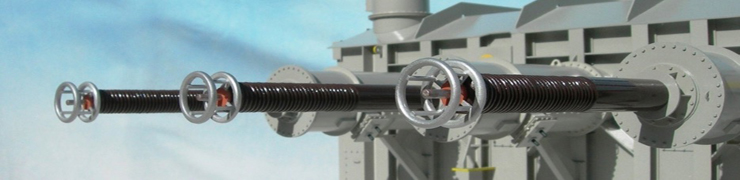

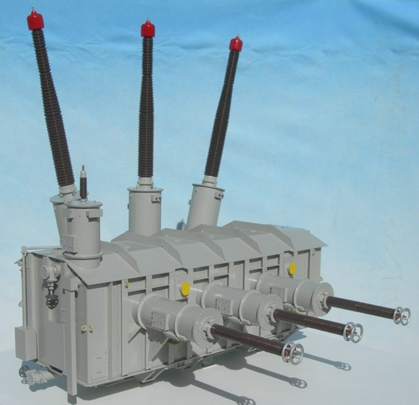

3D打印變壓器模型 - 規模1:20比例當我們第一次向他發送完成模型的圖像時，該項目的客戶在印度現場。 他的評論是......“絕對精彩，我在印度與高級項目經理一起管理這個項目2年，他不敢相信這只是一個模型”。 我們對結果本身特別滿意，特別是因?yàn)樾枰呔群头浅Ｕ鎸?shí)的細節，所以這是一個技術要求很高的項目。 該模型主要由3D打印樹脂部件制成，非常仔細的手工精加工和裝配，當然還有最終涂層。 它安裝在帶有有機玻璃蓋的方形底座上（整體尺寸約為650mm高）。 客戶對這款車型非常滿意，他們又為我們帶來了另外4款不同設計的車型。

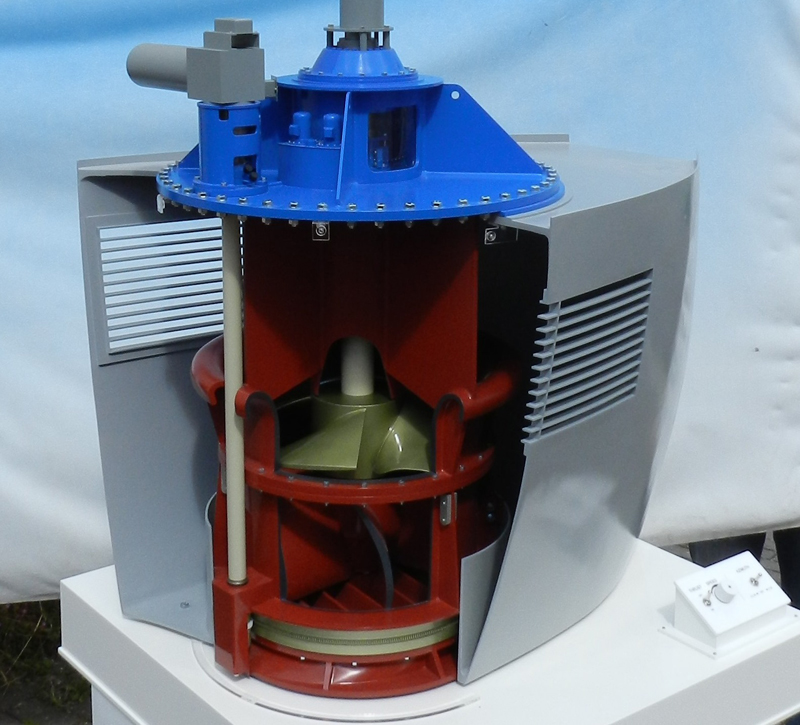

委托將運往德國的貿易展覽會，這種不規則的工業模型是一個真正的挑戰，采用3d打印技術是非常適合的，因?yàn)樯婕胺浅?fù)雜的形狀組件，并且還因?yàn)樾枰浅＞唧w的互動元素。 該模型需要證明客戶產品的USP，因此，必須在6rpm時加入旋轉螺旋槳（帶速度控制）和可移動偏轉器（順時針和逆時針）。 我們還必須研究如何將模型安裝在船艏的剖視圖中，并創建推進器的剖視圖以顯示主要工作組件。

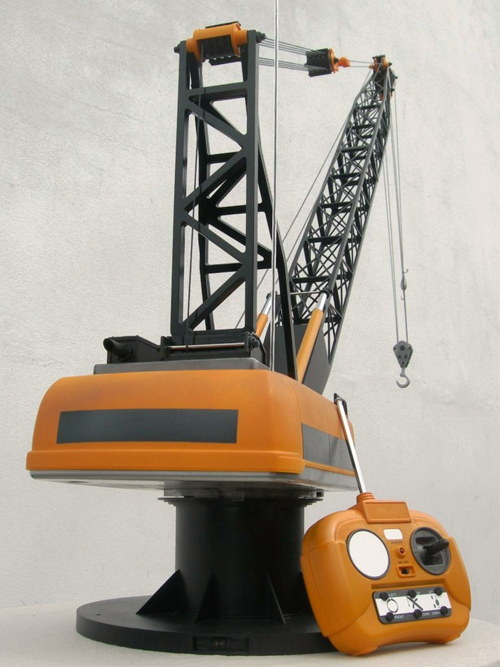

該工作模型由信號員和起重機操作員的專業培訓提供商委托，他們需要在訓練期間使用功能齊全的起重機模型。 最具成本效益的解決方案是將現成的玩具轉換為專用機器。 這包括廢棄約70％的原始模型，調整無線電控制電機以執行新功能，并重新制作所有主要工作組件。 該模型現已固定在培訓室的桌面上，每周使用一次。 它絕對不是一個玩具（雖然我們?cè)陔x開我們的工作室之前確實有很多樂趣“測試”它）。

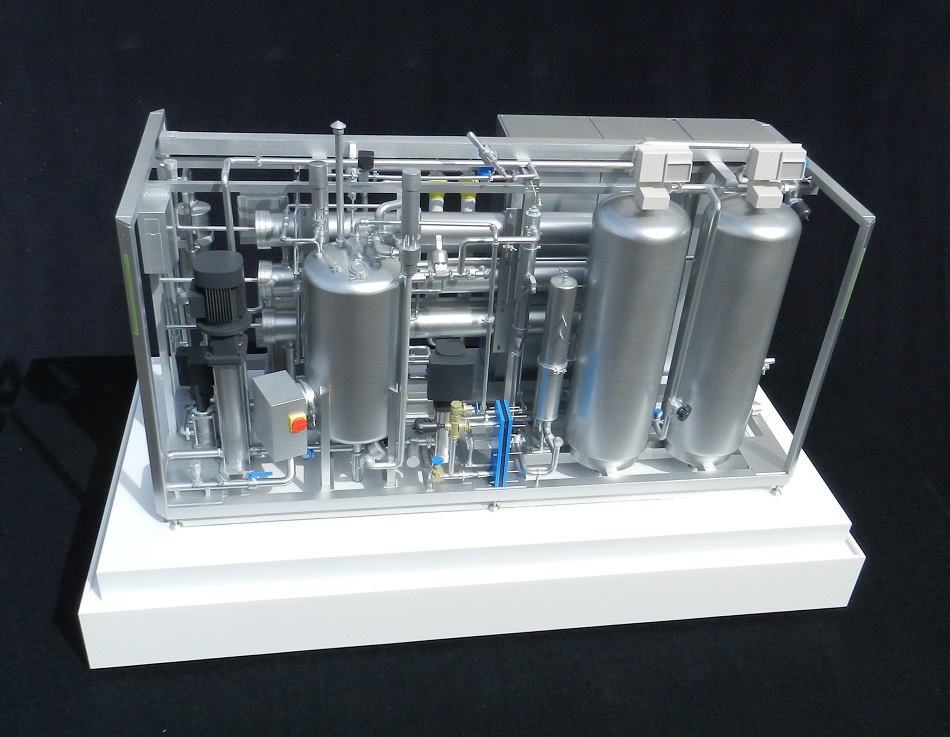

Orion凈化水處??理系統的這一型號是我們?yōu)檫@家大型國際公司完成的第四個項目。 該3D打印模型基于工程圖紙構建，非常精確，可將系統的所有重要工作組件顯示為易于識別的級別。 客戶計劃將模型運送到海外貿易展覽會，因此我們?cè)O(shè)計了內部鋼支架，用螺栓固定在底座的底部，以便能夠承受頻繁的運輸。 我們還提供定制鋁制航空箱，配有定制的內部泡沫襯墊襯里。

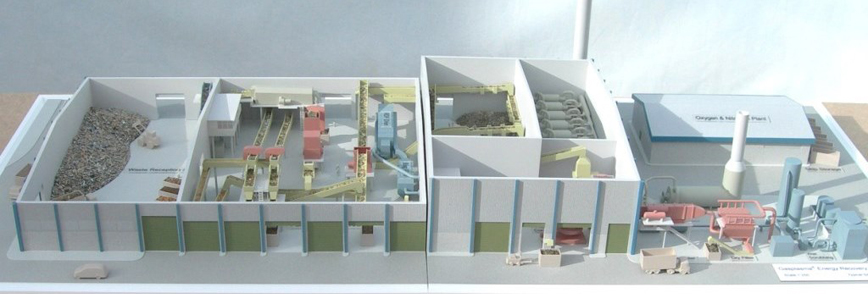

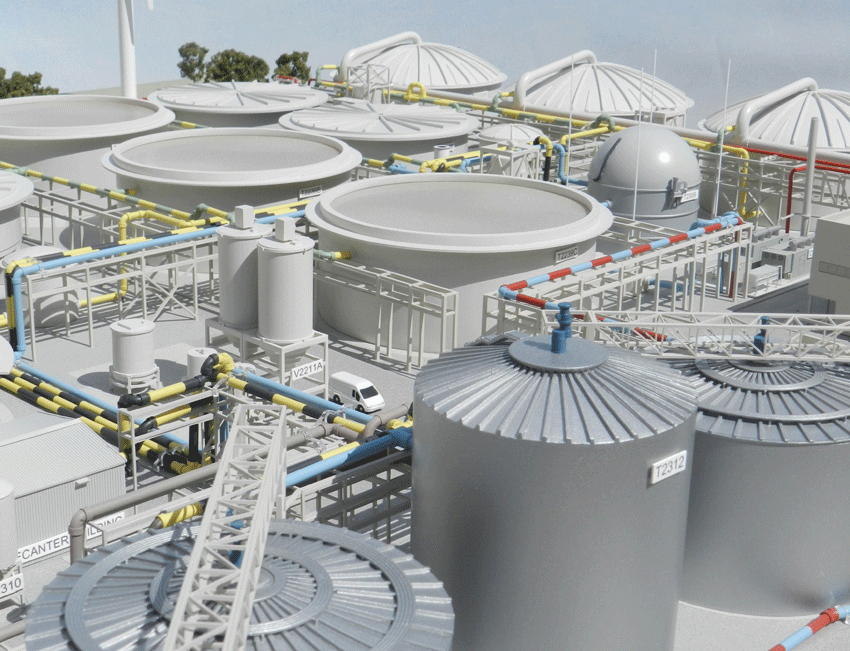

3D打印沼氣廢物處理廠模型 - 1：200比例
這是我們?yōu)樗{(lán)籌藥品制造商葛蘭素史克公司完成的第二個重大項目，他們要求所有供應商和次級接觸器提供最高標準。 之前的模型，他們的青霉素制造工廠的3D表示（在此頁面下方顯示）被用作該網站訪問者的定位工具。 這個新模型展示了該公司如何利用其廢物處理過程中的生物氣體為新安裝的熱電聯產設施提供燃料。 管道的顏色編碼表明處理過程的不同階段。 您會注意到他們還在現場安裝了一臺大型風力渦輪機，以進一步證明他們對可持續能源的承諾。 我們隨后更新了此模型，以包含與模型上的交互式照明相關聯的觸摸屏信息面板。

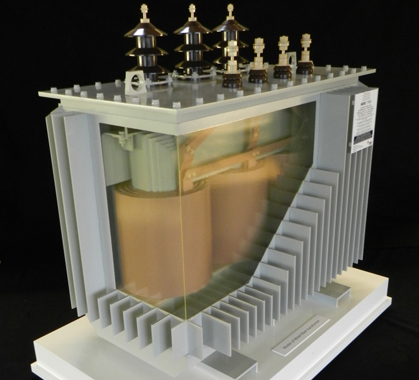

具有內部剖視圖的3D打印模型 - 比例尺1：2比例
該項目的客戶實際上是變壓器內部的油的供應商，該變壓器希望顯示其產品的典型應用 - 因此是剖視圖。 所含的油代表0.5毫米透明丙烯酸，帶有淡淡的略帶波紋的琥珀色漆面。 重要的是，眼睛的油量是可見的，但足夠清晰，以允許變壓器內部組件的略微扭曲的視圖。 該車型配備了專門設計的鋁制框架航空箱，因?yàn)樗氖状问褂檬沁\(yùn)往海外的貿易展覽會。

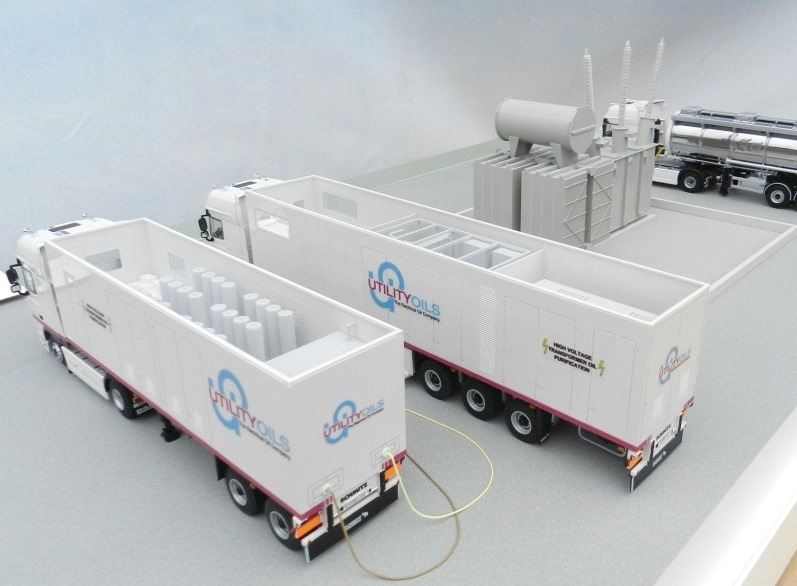

3D打印移動油服務車輛模型 - 規模1:50比例
該模型的目的是展示該公司的新型專用拖車車隊，為工業提供移動油相關服務。 我們能夠購買“現成的”DAF拖拉機，并用公司的制服對其進行品牌化，但拖車必須從頭開始構建，以便簡化客戶的石油加工設備。 拖車的頂部看起來好像已被關閉，但它們實際上是由透明的0.5mm丙烯酸制成，可以看到內部，同時保護內部組件。 變壓器安裝也是從頭開始制作，略微簡化。

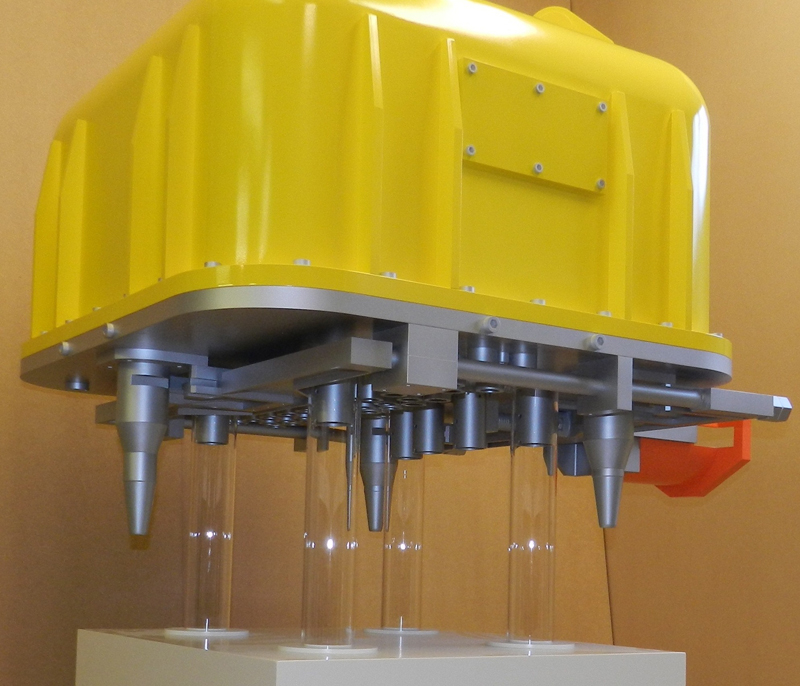

海底控制模塊模型 - 比例尺1：1比例
并非我們制造的所有模型都縮小到更小的尺寸。 這種海底控制模塊（用于深海石油工業）的模型是真實尺寸的真人大小的復制品。 該型號面積約為900平方米，因委托客戶希望將輕量級產品帶到展覽場地。 真正的單位非常沉重，難以運輸，而我們的相似版本，由薄塑料制成，可以很容易地由兩個人提起。
等離子電站3D打印模型 - 規模1：250比例
這個項目的簡介是為這個電站建筑創建一個風格化的代表，可以裝入旅行箱，并作為國際航班上的手提行李。 這意味著表殼的整體尺寸必須不大于560 x 450 x 240mm。 唯一可行的方法是將模型分成兩半，在泡沫襯里的箱子里背靠背堆疊。 煙囪堆疊太高，不適合所以我們?cè)O(shè)計它們是在運輸過程中擰開并包裝平整。

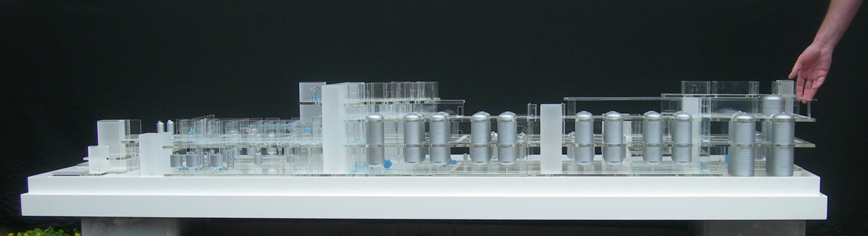

3D打印藥劑廠工廠模型 - 規模1:75比例
葛蘭素史克需要簡化該設施的代表，以幫助說明青霉素生產過程。 我們的解決方案是建筑物的風格化3D表示，其中地板采用透明丙烯酸樹脂，使觀察者能夠一目了然地欣賞過程中涉及的所有主要工業部件的垂直和水平布局。 創建模型涉及破譯和合理化大量技術圖紙，以便我們可以設計出主要生產設備的簡化表示。 這個過程的一個關鍵部分是與客戶保持持續對話，以確保我們正確地解釋信息。 這個模型長度超過2.4米，可以很容易地被一群人看到，使其成為游覽建筑的理想起點。

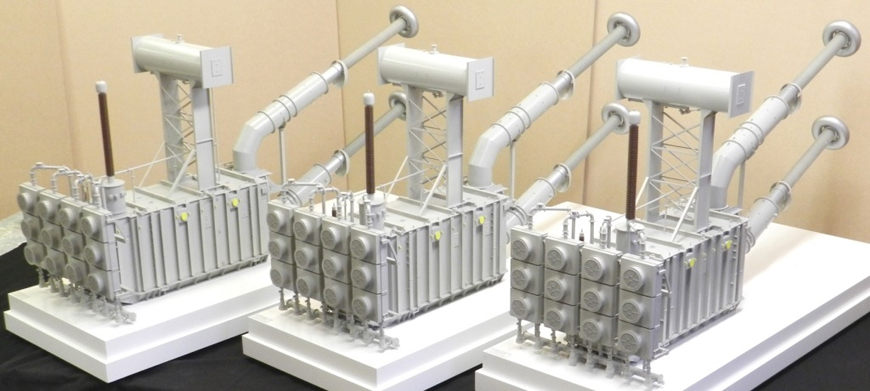

3D打印工業變壓器型號模型 - 1:20比例
我們已經為這個客戶制作了一個變壓器型號（如上所示），它從海外同事那里得到了如此積極的回應，他們又回來了四個，一個用于英國，三個送國外。 圖中顯示的三種模型是出口訂單; 一個去了巴西，兩個留在中國。 如果將這些模型與上面的模型進行比較，您會發現這些模型是完全不同的設計，但它們的標準相同。 點擊圖片查看近距離顯示我們可以在這個大規模上實現的高水平細節（模型長度超過一米）。
